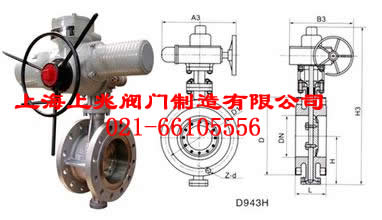

電動法蘭蝶閥通常由一個四分之一轉的電動執行機構（0?90°部分旋轉）和蝶閥作為一個整體通過機械連接，在安裝和調試之后。
蝶閥的蝶板安裝在管道的直徑方向上。蝶形閥體的圓柱形通道中，碟形蝶板圍繞軸線旋轉，旋轉角度在0°至90°之間。當旋轉角度為90°時，閥門完全打開。
該蝶閥結構簡單，體積小，重量輕，只由少數幾部分組成。而且只需旋轉90度快速啟閉，操作簡單，同時閥門具有良好的流體控制特性。
電動法蘭蝶閥的蝶板安裝在管道的直徑方向上。蝶形閥體的圓柱形通道中，碟形蝶板圍繞軸線旋轉，旋轉角度在0°至90°之間。當旋轉角度為90°時，閥門完全打開。
電動法蘭蝶閥結構簡單，體積小，重量輕，只有少數零件。而且只需旋轉90度快速啟閉，操作簡單，同時閥門具有良好的流體控制特性。當法蘭蝶閥處于全開位置時，蝶板的厚度是介質流經閥體時唯一的阻力，因此閥門產生的壓降非常小，因此具有更好的流量控制性別。蝶閥有兩種類型的密封件：彈性密封和金屬密封。彈性密封閥，密封圈可安裝在閥體上或連接在蝶板周?chē)?/div>
使用金屬密封件的閥門通常比彈性體密封閥門的使用壽命長，但它們難以完全密封。金屬密封件可適應更高的工作溫度，而彈性體密封件則具有溫度受限的缺陷。
如果需要蝶形閥進行流量控制，正確的選擇是閥的大小和類型。蝶閥的結構原理特別適用于制造大直徑閥門。蝶閥不僅廣泛應用于石油，天然氣，化學和水處理等一般工業，還廣泛用于火力發電廠的冷卻水系統。
常用的蝶閥有兩種夾式蝶閥和法蘭式蝶閥。晶片式蝶閥通過雙頭螺栓與兩個管法蘭之間的閥門連接。法蘭式蝶閥在閥門上裝有法蘭，閥門的上法蘭用螺栓連接在法蘭上。
在全開位置，蝶板的厚度是介質流經閥體時的唯一阻力，所以閥門產生的壓降非常小，因此具有更好的流量控制特性。蝶閥有兩種類型的密封件：彈性密封和金屬密封。彈性密封閥，密封圈可安裝在閥體上或連接在蝶板周?chē)?。使用金屬密封件的閥門通常比彈性體密封閥門的使用壽命長，但它們難以完全密封。金屬密封件可適應更高的工作溫度，而彈性體密封件則具有溫度受限的缺陷。
如果需要將蝶閥用作流量控制器，則主要是正確選擇閥的尺寸和類型。
蝶閥的結構原理特別適用于制造大直徑閥門。蝶閥不僅廣泛應用于石油，天然氣，化學和水處理等一般工業，還廣泛用于火力發電廠的冷卻水系統。
常用的蝶閥有兩種夾式蝶閥和法蘭式蝶閥。晶片式蝶閥通過雙頭螺栓與兩個管法蘭之間的閥門連接。法蘭式蝶閥在閥門上裝有法蘭，閥門的上法蘭用螺栓連接在法蘭上。
用途和主要性能規格
1.1適用范圍
D341H-1.6C金屬密封蝶閥適用溫度≤400°C。
D341X-1.6C軟密封閥適用于90 - 100°C的溫度。
它們適用于工業管道中的開閉裝置，如空氣，水，蒸汽和油。
| 制造標準 | JB/T 8527-97 |
| 法蘭標準 | GB9113-2000 |
| 結構長度標準 | GB12221-89 |
| 檢驗標準 | GB/T 13927-92 |
