| 閥門實用選型知識 發布時間：18-08-24 |

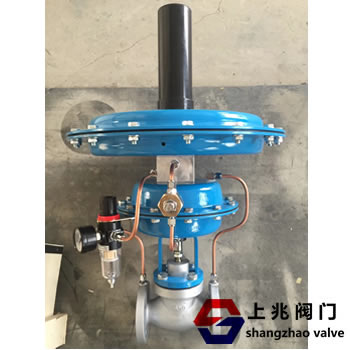

 閥門基礎 1、閥門基本參數為：公稱壓力PN、公稱通徑DN 2、閥門基本功能：截斷接通介質，調節流量，改變流向 3、閥門連接的主要方式有：法蘭、螺紋、焊接、對夾 4、閥門的壓力——溫度等級表示：不同材質、不同工作溫度下，最大允許無沖擊工作壓力不同 5、管法蘭標準主要有兩個體系：歐州體系和美州體系。 兩個體系的管法蘭連接尺寸完全不同無法互配； 以壓力等級來區分最合適： 歐州體系為PN0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa; 美州體系為PN1.0(CIass75)、2.0( CIass150)、5.0( CIass300)、11.0(CIass600)、15.0( CIass900)、26.0( CIass1500)、42.0( CIass2500)MPa。 管法蘭類型主要有：整體(IF)、板式平焊(PL)、帶頸平焊(SO)、帶頸對焊(WN)、承插焊(SW)、螺絲(Th)、對焊環松套(PJ/SE)/(LF/SE)、平焊環松套(PJ/RJ)和法蘭蓋(BL)等。 法蘭密封面型式主要有：全平面(FF)、突面(RF)、凹(FM)凸(M)面、榫(T)槽(G)面、環連接面(RJ)等。 常用(通用)閥門 2、閥門的連接式代號1、2、4、6、7分別表示：1—內螺紋、2—外螺紋、4—法蘭、6—焊接、7—對夾 3、閥門的傳動方式代號9、6、3分別表示：9—電動、6—氣動、3—渦輪蝸桿 4、閥體材料代號Z、K、Q、T、C、P、R、V分別表示：灰鑄鐵、可鍛鑄鐵、球墨鑄鐵、銅及合金、碳鋼、鉻鎳系不銹鋼、鉻鎳鉬系不銹鋼、鉻鉬釩鋼 5、閥座密封或襯里代號R、T、X、S、N、F、H、Y、J、M、W分別表示：奧氏體不銹鋼、銅合金、橡膠、塑料、尼龍塑料、氟塑料、Cr系不銹鋼、硬質合金、襯膠、蒙乃爾合金、閥門本體材料 6、鑄鐵閥體不適合用于的場合有： 1)水蒸氣或含水量多的濕氣體； 2)易燃易爆流體； 3)環境溫度低于－20℃場合； 4)壓縮氣體 控制閥 1、控制閥由閥體和執行執行機構及其附件組成。 2、氣動薄膜執行機構有正作用和反作用兩種形式；隨信號壓力增大，推桿下移為正作用，反之推桿上移為反作用；通常接受標準信號壓力為20~100KPa；帶定位器時最高壓力為250KPa。基本行程有六種：10; 16; 25; 40; 60; 100。 3、與氣動執行機構相比電動執行機構有何特點，有哪幾種輸出形式？ 驅動源為電力簡單方便，推力、扭矩大，剛度大。但結構復雜，可靠性差。在中小規格上比氣動的貴。常用于無氣源或不需嚴格防爆、防燃的場合。 有角行程、直行程、和多回轉三種輸出形式。 4、直通單座調節閥有何特點？應用在何場合？ 1)泄流量小，因只有一個閥芯易保證密封。標準泄流量為0.01%KV,進一步設計可作切斷閥。 2)許用壓差小，因不平衡力推力大。DN100的閥△P僅為120KPa。 3)流通能力小。DN100的KV僅為120。應該應用于泄漏量小，壓差不大的場合。 5、直通雙座調節閥有何特點？應用在何場合？ 1)許用壓差大，因可抵消許多不平衡力。DN100的閥△P為280KPa。 2)流通能力大。DN100的KV為160。 3)泄漏量大，原因有兩個閥芯不能同時密封。標準泄流量為0.1%KV,為單座閥10的倍。 主要應用于高壓差，泄漏量要求不嚴的場合。 4、直通單座調節閥有何特點？應用在何場合？ 1)泄流量小，因只有一個閥芯易保證密封。標準泄流量為0.01%KV,進一步設計可作切斷閥。 2)許用壓差小，因不平衡力推力大。DN100的閥△P僅為120KPa。 3)流通能力小。DN100的KV僅為120。應該應用于泄漏量小，壓差不大的場合。 5、直通雙座調節閥有何特點？應用在何場合？ 1)許用壓差大，因可抵消許多不平衡力。DN100的閥△P為280KPa。 2)流通能力大。DN100的KV為160。 3)泄漏量大，原因有兩個閥芯不能同時密封。標準泄流量為0.1%KV,為單座閥10的倍。 主要應用于高壓差，泄漏量要求不嚴的場合。 6、套筒調節閥有何主要優點？ 兼有單、雙座閥的優點。主要有： 1)穩定性好。因用閥塞節流代替閥芯閥座節流，而閥塞設有平衡孔可減少介質作用在閥塞上的不平衡力。同時套筒與閥塞間導向面大，加之不平衡力變化小，因此不易引起閥芯振動。 2)互換性和通用性強。只要更換套筒就可得到不同的流量系數和不同的流量特性。 3)允許壓差大，熱膨脹影響小。帶平衡孔的套筒閥的平衡原理和雙座閥一樣，因此許用壓差大。又由于套筒、閥塞采用同一種材料制成，溫度變化引起的膨脹基本一致。 4)套筒提供的節流窗口有開大口和打小孔(噴射型)兩種。后者有降噪、減振作用，進一步改進即成專門的低噪音閥。 適用于閥前后壓差大，噪音要求低的場合。 7、除單、雙座閥及套筒閥外還有哪些具有調節功能的閥？ 隔膜閥、蝶閥、O型球閥、緊急切斷閥(以切斷為主)、V型球閥(調節比大、具剪切作用)、偏心旋轉閥。 8、什么是調節閥的可調比R、理想可調比、實際可調比？ 調節閥所能控制的最大流量和最小流量之比稱為可調比R。 當閥兩端壓差保持恒定時，最大流量與最小流量之比稱為理想可調比。 實際使用中閥兩端壓差是變化的，這時的可調比稱為實際可調比。 9、什么是調節閥的流量系數C、Cv、KV值？ 調節閥流通能力的大小用流量系數表示。 1)工程單位制Cv定義：調節閥全開時，閥前后壓差為1kgf/cm2,溫度5~40℃的水每小時所通過的立方米數。 2)英制單位制C定義：調節閥全開時，閥前后壓差為1bf/in2(1度60。F的水每分鐘所通過的美加侖數。 3)國際單位制KV：調節閥全開時，閥前后壓差為100kPa,溫度5~40℃的水每小時所通過的立方米數。 Cv＝1.17 KV KV＝1.01 C |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
