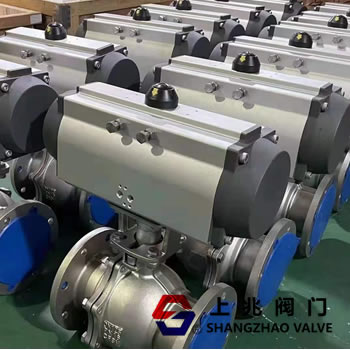

不銹鋼氣動球閥由氣動活塞執行機構和球閥組成，氣動活塞執行機構分為單作用和雙作用。不銹鋼氣動球閥的密封形式有軟密封和硬密封。 1。當氣動活塞致動器是雙動式時；雙作用定位器輸出的氣源信號壓力分別輸入執行機構活塞的左右氣室。 緊急切斷閥由于輸入活塞左右氣室的氣源壓力不同，形成壓力差，推動活塞做直線運動。通過齒輪齒條傳動，將活塞的直線運動轉化為執行機構主軸的旋轉運動，直至左右氣室壓力平衡，運動停止。當執行機構轉動時，帶動閥桿和閥芯轉動，改變閥芯和閥座之間的流通面積，達到調節的目的。
2。當氣動活塞致動器是單作用時；單作用定位器輸出的空氣信號壓力輸入到執行機構無彈簧側的氣室。在推力與活塞上形成的彈簧力之差的作用下，氣缸活塞直線運動，由齒輪齒條驅動。直到氣體信號壓力形成的推力與彈簧力平衡，運動才停止。當執行機構的主軸轉動時，帶動閥桿和閥芯轉動，從而改變閥芯和閥座之間的流通面積，達到調節的目的。
|
