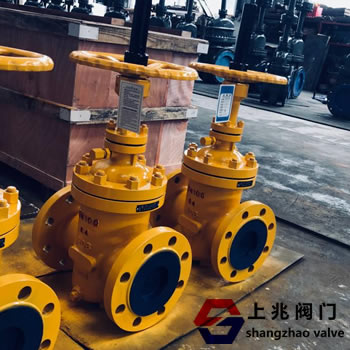

| Z43WF平板閘閥結構特點 發布時間：22-12-28 |
平板閘閥--產品介紹： Z43WF 平板閘閥適用于Class150～900/PN1.0～16.0MPa，工作溫度-29～121℃的石油、天然氣、水、油品等管路上，用于截斷或接通管路中的介質。 平板閘閥制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。 平板閘閥閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。 工作壓力1.0Mpa-50.0Mpa。 工作溫度：-196℃-650℃。 連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。 驅動方式：手動、氣動、液動、電動。 平板閘閥應用范圍： 平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。 Z43WF型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。 平板閘閥特點： 1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門 2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線 3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病 4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全 5、全封閉結構，防護性能好，可適應全天候要求 Z43WF平板閘閥結構: 1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。 2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。 3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。 (1) 軛架套管 – 鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。 (2) 閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。 (3) 壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。 (4) 閥座環 – 焊接閥座環垂直于流動通道，易于維護。 (5) 執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。 (6) 軛架 – 完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。 (7) 壓蓋 – 兩件式，自調節壓蓋，避免被彈出。 (8) 整體后座 – 硬面，使用壽命最長。 (9) 閥瓣 – 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。 (10) 整體止動 – 整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。 標準規范： 設計制造標準：JB/T 5298 結構長度標準：JB/T 5298 連接法蘭標準：GB/T 9113 壓力溫度等級：GB/T 12224-2005 試驗檢驗標準：GB/T 13927-2008、JB/T 5298  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
