液氨氣動切斷閥和氨電動切斷閥的工作原理
液氨氣動切斷閥和氨電動切斷閥都是自動化系統控制閥的一部分，功能相同，不同的是驅動形式。一種是氣源壓力控制活塞轉動開關，另一種是動力源控制電機驅動開關。 緊急切斷閥緊急切斷閥采用角行程執行機構組合:球閥、蝶閥、旋塞閥，控制電源為:交流380V、220V、DC 24V；采用直行程執行機構組合的閥門為:閘閥、截止閥、單座調節閥、套筒調節閥，控制電源為:AC 220V、DC 24V。

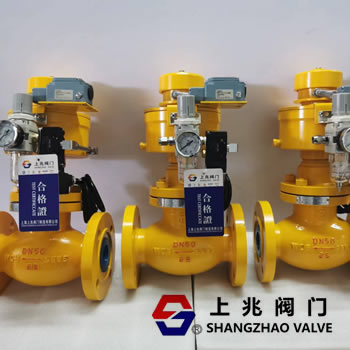

1。液氨氣動緊急切斷閥的工作原理液氨緊急切斷閥:
氣動切斷閥的執行機構分為單作用和雙作用。單作用執行機構為常閉截止閥，雙作用執行機構為常開截止閥。也可以使用雙動執行器來代替單動執行器。根據現場工作要求，可選配所需配件:單作用執行機構或雙作用執行機構、空氣過濾器減壓閥、信號反饋行程開關、電磁閥線圈易燃介質需防爆、手動裝置、塑料氣源管或不銹鋼氣源管。 (1)，單作用常閉氣動切斷閥控制器 上兆切斷閥類型:對于在裝卸過程中短時間關閉和開啟的閥門，電磁閥線圈有三根線:①黃色為靈線，②紅色為火線，③雙色線為地線。當①線和②線接通電源時，電磁閥線圈活塞打開，氣壓進入氣缸壓縮彈簧力使活塞轉動，閥門打開。當電源關閉時，電磁閥線圈活塞關閉，氣壓切斷，執行機構氣源排出，彈簧力膨脹推動活塞反方向旋轉，閥門關閉。當氣源壓力低于設定壓力或停電時，閥門位置:off。 ⑵雙作用常開氣動切斷閥的控制方式與常閉閥相同。 ①設置常開狀態:閥門保持開啟狀態，線圈不帶電。當①線和②線接通電源時，電磁閥線圈活塞打開，氣壓進入A缸進氣口轉動活塞，閥門關閉。當電源斷開時，電磁閥線圈活塞關閉，氣壓進入氣缸B的進氣口使活塞反方向旋轉，閥門開啟。電氣故障閥位置:原始位置。 ②設置常閉狀態:閥門保持關閉狀態，線圈不帶電。當①線和②線接通電源時，電磁閥線圈活塞打開，氣壓進入A缸進氣口轉動活塞，閥門打開。當電源斷開時，電磁閥線圈活塞關閉，氣壓進入氣缸B的進氣口使活塞反方向旋轉，閥門關閉。電氣故障閥位置:原始位置。 二、氨電動緊急切斷閥 氨氣電動緊急切斷閥的工作原理: 電動切斷閥的電動切斷閥根據現場需要設置常開或常閉接線，如④為普通端子/spirit線，而？為了控制打開的線路，為了控制關閉的線路，當④和？4號接通，截止閥打開，電源接通。當4號和？1號已連接，切斷閥已關閉。如氨站儲罐中，上兆液氨電動緊急切斷閥與氨氣泄漏報警器相連，緊急切斷閥處于開啟狀態。當氨氣泄漏報警器的探頭檢測到空氣中的氨含量超標時，主機向電動緊急切斷閥發出信號，驅動閥門電機關閉。
|
